目录

头盔示意图

1. 前期准备工作
 1.1 Pitool软件安装指南
 1.2 基站安装指南

2. Pitool中的“连接”说明
 2.1 Pitool中的“连接”中“新手引导”
 2.2 Pitool中的“连接”中“启动SteamVR”
 2.3 Pitool中的“连接”中“房间设置”
 2.4 Pitool中的“连接”中“设备配对”
 2.5 Pitool中的“连接”中“重启头盔”
 2.6 Pitool中的“连接”中“重启服务”

3. Pitool中的“设置”说明
 3.1 Pitool中的“设置”中“通用”
 3.2 Pitool中的“设置”中“头盔”
 3.3 Pitool中的“设置”中“游戏”

4. Pitool中的“我的游戏”说明

5. Pitool中的“帮助”说明

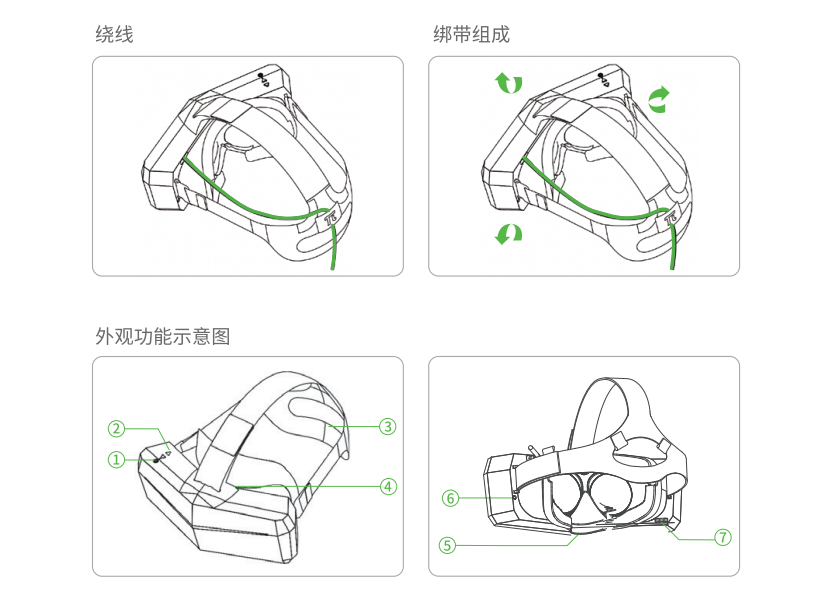

头盔示意图





1. 前期准备工作

1.1 Pitool软件安装指南

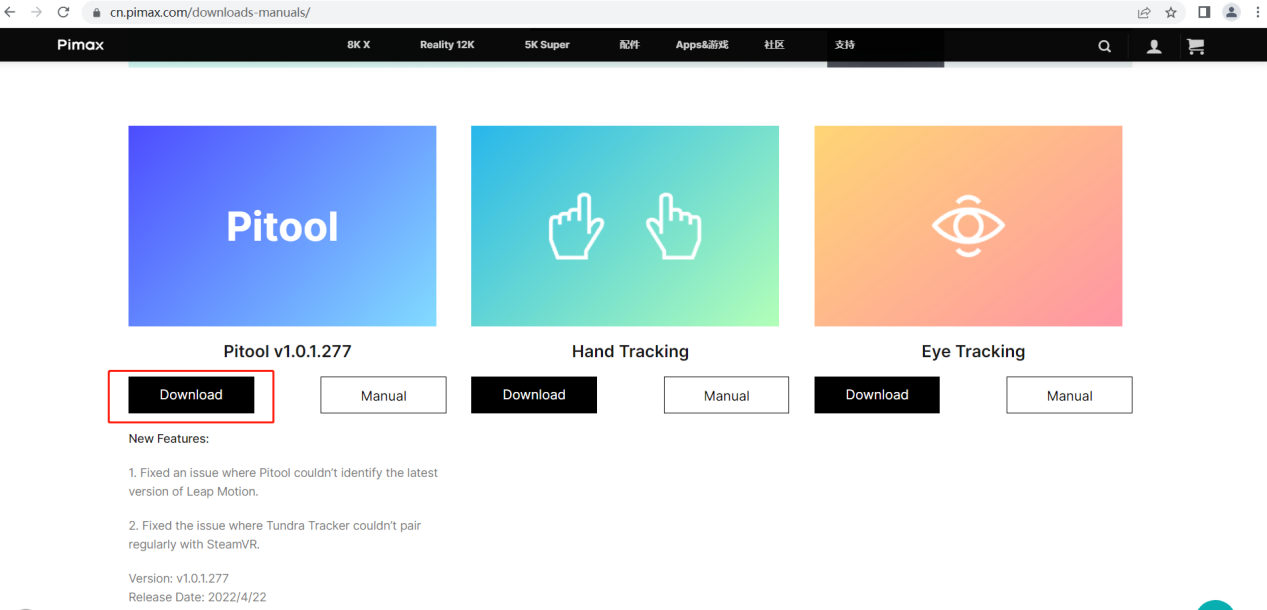

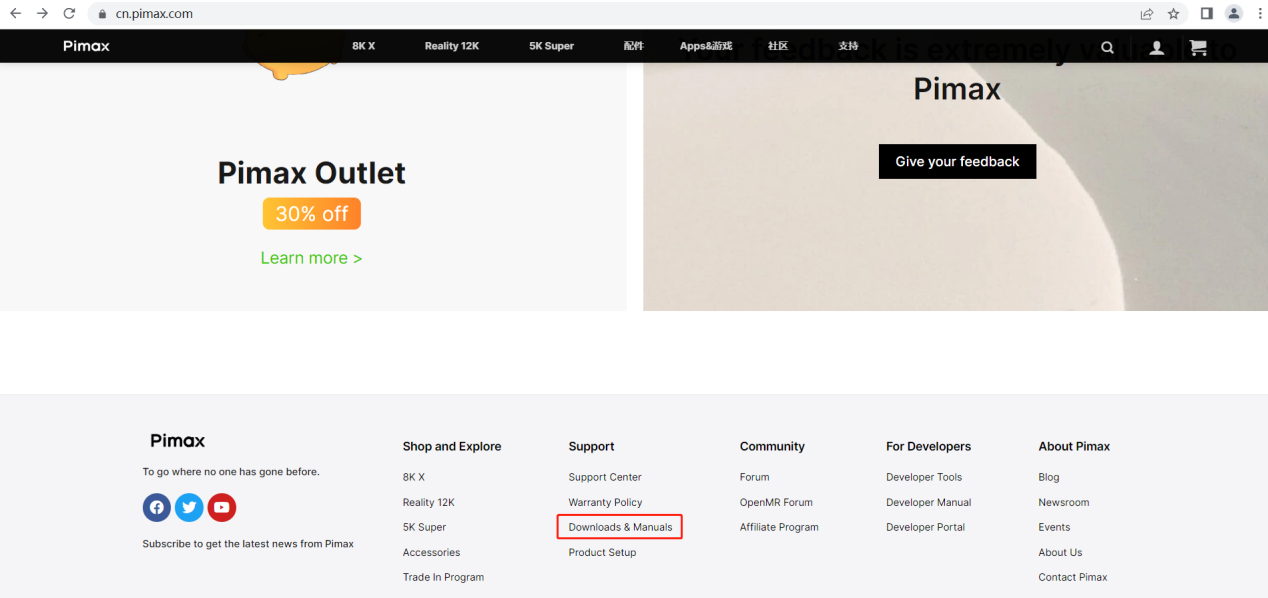

  • Pitool如何下载进入官网,国内网址: https://cn.pimax.com →拉到最下方→找到Support→点击下方Downloads&Manuals


点击Pitool下方的Download


  • 下载完成后在“下载”文件夹中可以查看到下载的驱动→双击安装包(PitoolSetup)→选择语言点击下一步

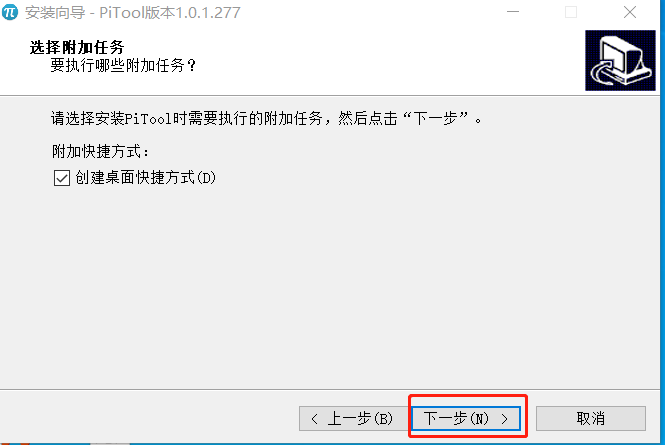

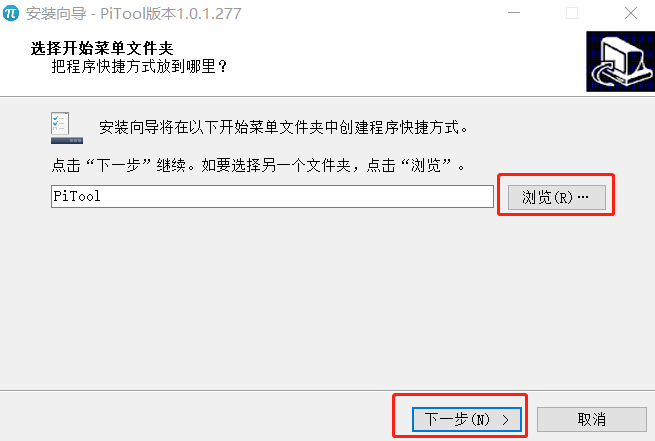

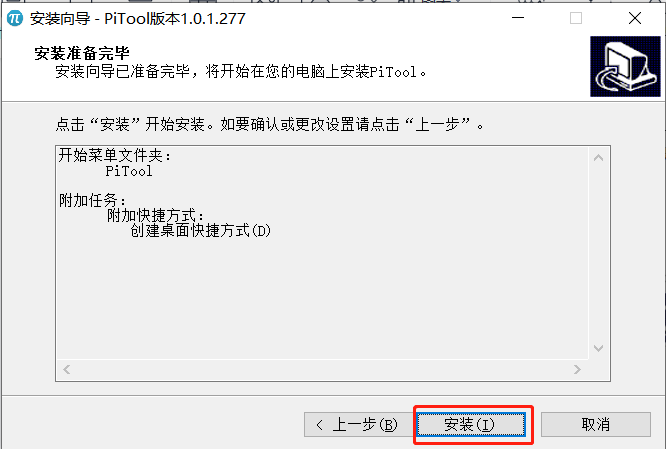

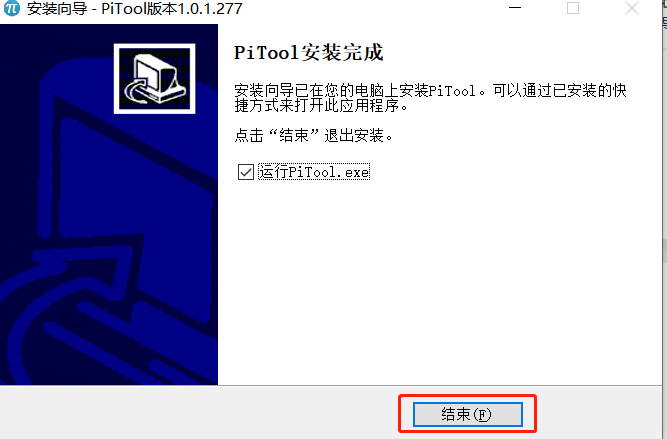

  • 进入安装向导对话框→根据实际情况“选择开始菜单文件夹”选择完成后点击“下一步”→进入“选择附加任务”点击“下一步”→进入“安装准备完毕”点击“安装”→等待安装完成点击“结束”





  • 桌面出现快捷键




1.2 基站安装指南

  • 如果没有基站,跳过。

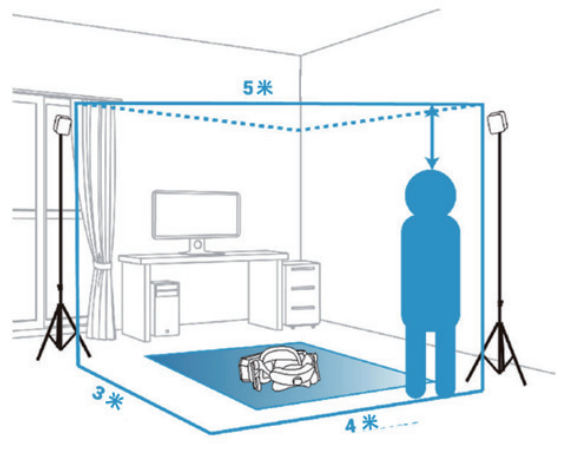

  • 基站以对角方式摆放,建议基站高度为2米,对角线5米已覆盖您的游戏区域。可以参考下方的图片设置




2. Pitool中的“连接”说明

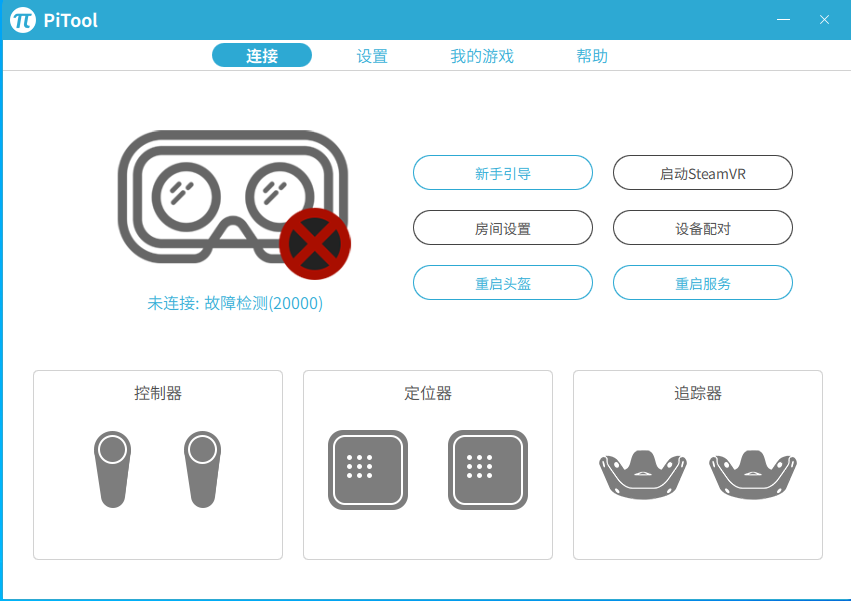

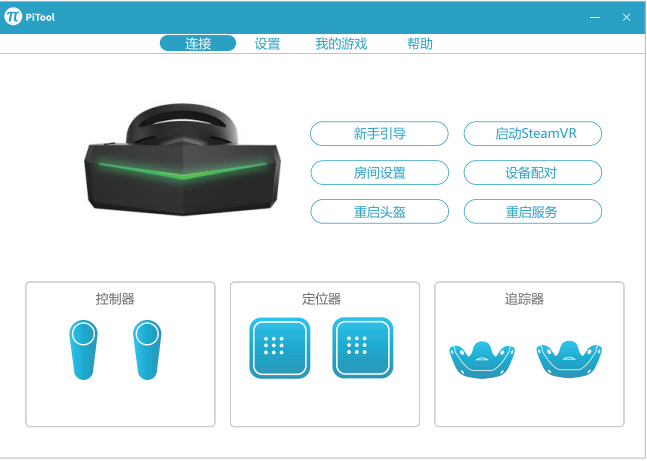

  • 双击Pitool快捷键会出现下方的对方框


2.1 Pitool中的“连接”中新手引导

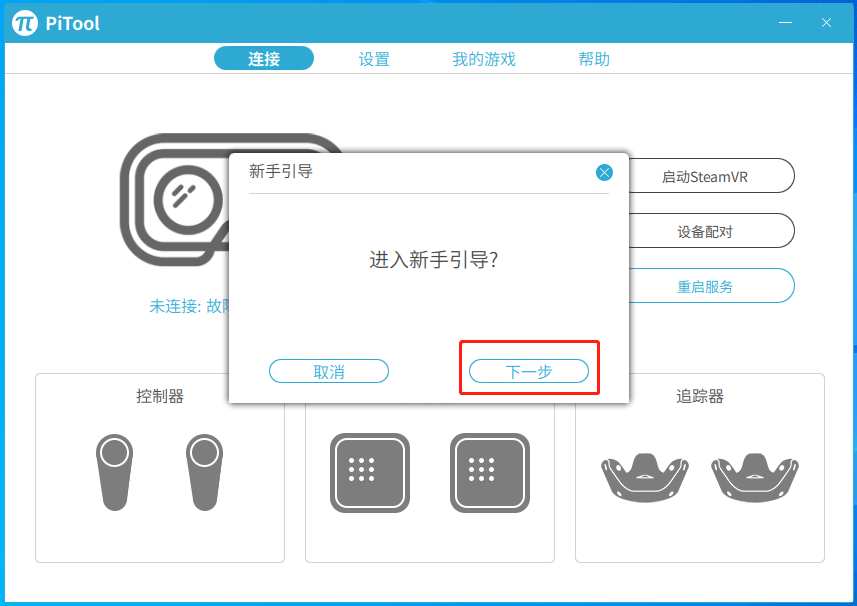

  • 点击“新手引导”→点击“下一步”


  • 物理线缆的连接

* 4.5米线缆连接:头盔一端线缆已经连接完成,另一端一分三,USB接口为蓝色是供电和主机上USB口连接,USB接口为黑色是数据和主机上USB口连接,1.4接口是DP线和主机上独立显卡DP口相接。

* 5米线缆连接:头盔一端线缆已经连接完成,另一端一分二处有一个电源适配器接口将适配器插入插座中。USB接口为黑色是数据和主机上USB口连接,1.4接口是DP线和主机上独立显卡DP口相接。

* 6米光纤线缆连接:头盔一端线缆已经连接完成,另一端和主机上独立显卡DP口相接。

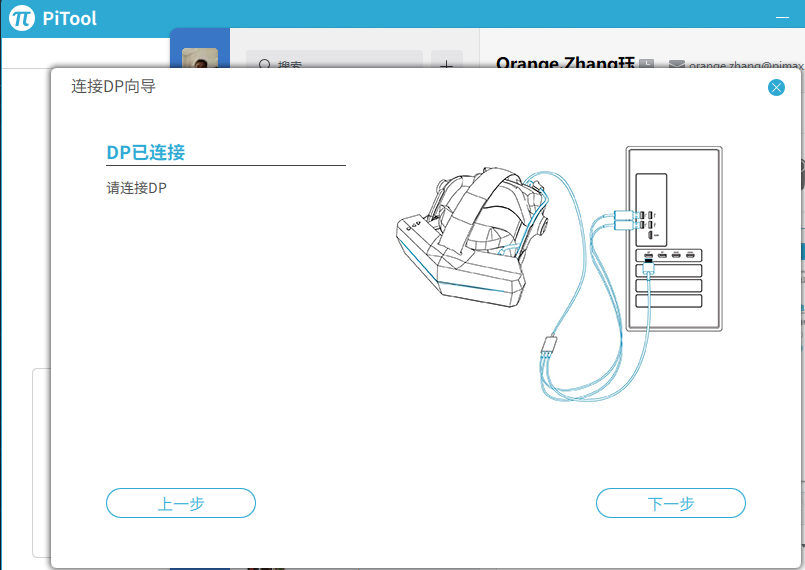

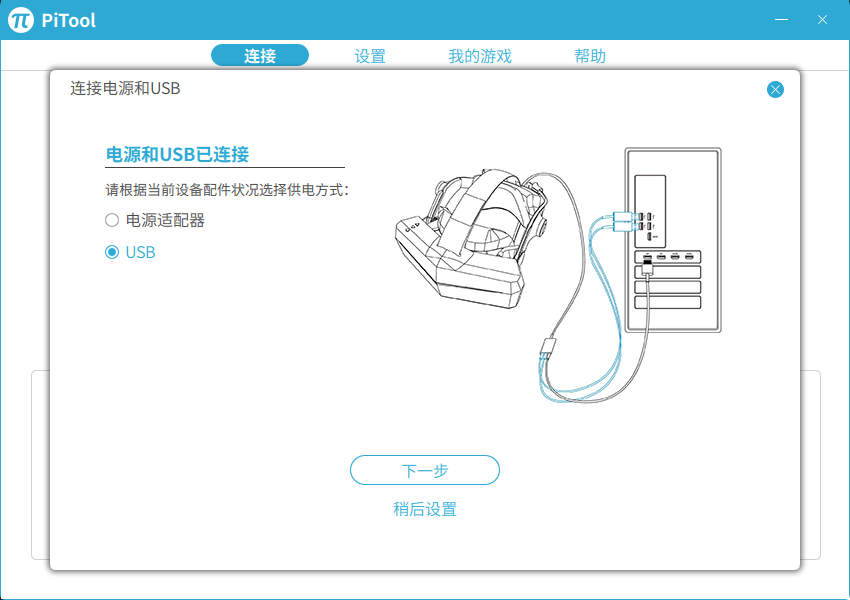

  • 连接完成后,在Pitool中选着对应的供电方式(左图),点击下一步(右图)显示DP已连接,点击下一步





2.2 Pitool中的“连接”中启动SteamVR

  • SteamVR是玩游戏,点击SteamVR之前需要先将SteamVR的软件下载安装到电脑,然后在Pitool中重新启动SteamVR

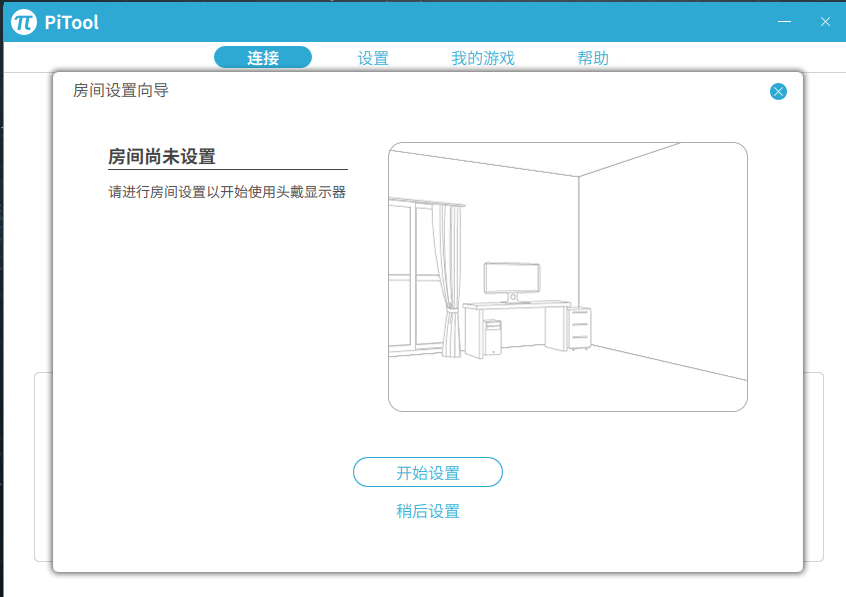

2.3 Pitool中的“连接”中房间设置

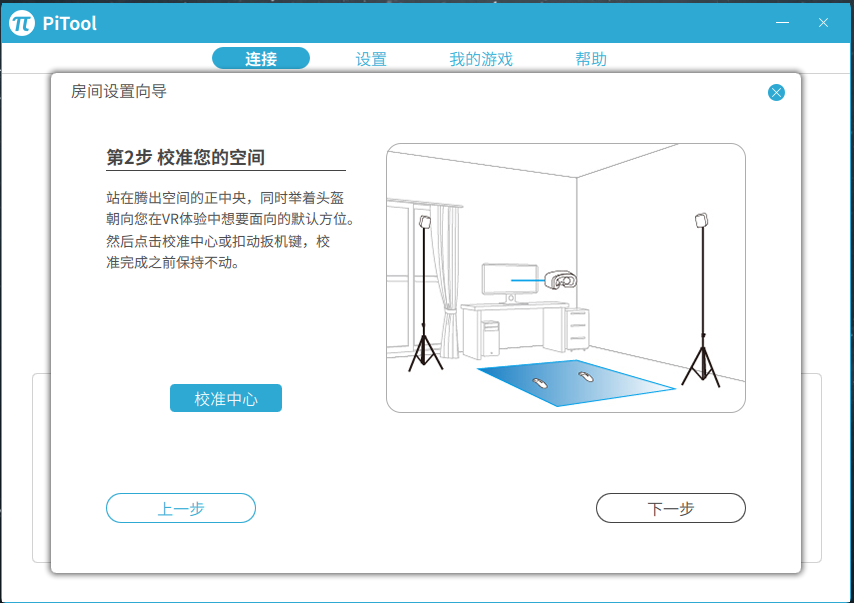

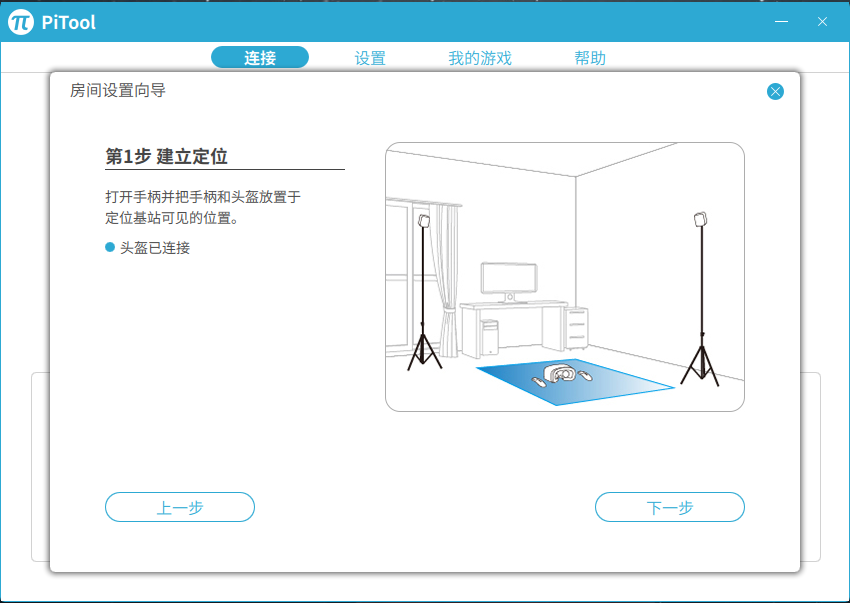

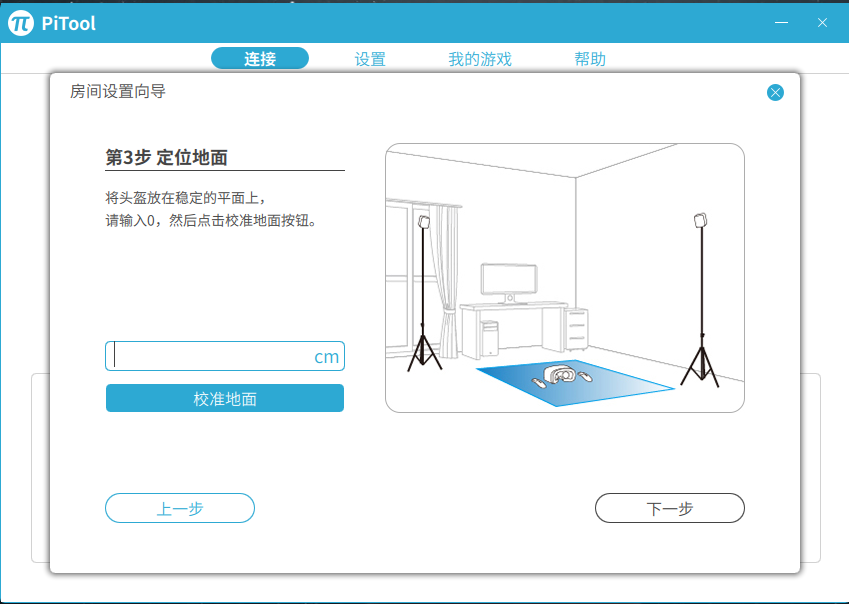

  • 点击“开始设置”,按照下方的截图操作









2.4 Pitool中的“连接”中设备配对

  • 无手柄控制器设备,直接选着跳过

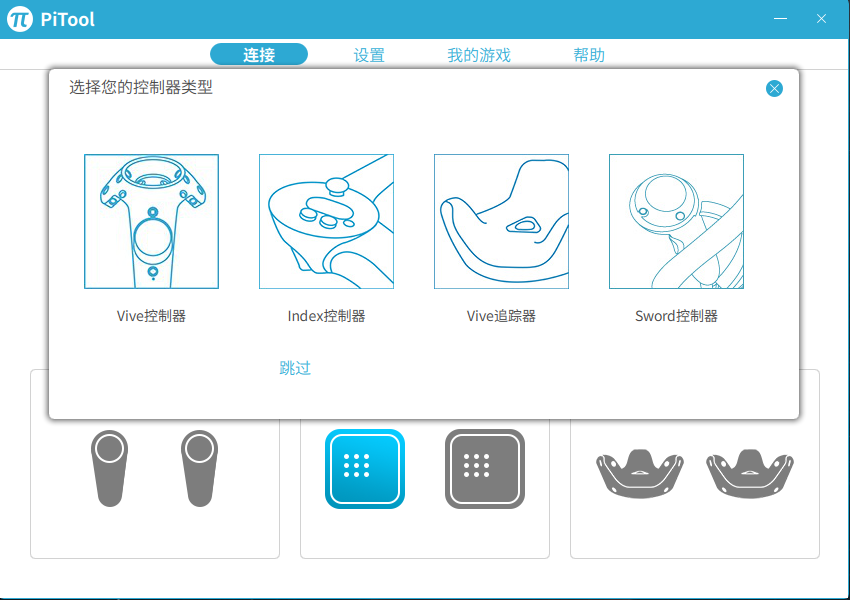

  • 有手柄控制器设置,在Pitool主界面上点击设备配对,选择您要配对的设备,并根据Pitool教程完成配对




2.5 Pitool中的“连接”中重启头盔

  • 点击,将重启头盔



2.6 Pitool中的“连接”中重启服务

  • 点击,将重启服务
  • 连接页面操作完成后,可以查看到头盔,基站,相关的按钮都是蓝色常亮的状态。带上头盔,您可以看到一张月球的照片。




3. Pitool中的设置

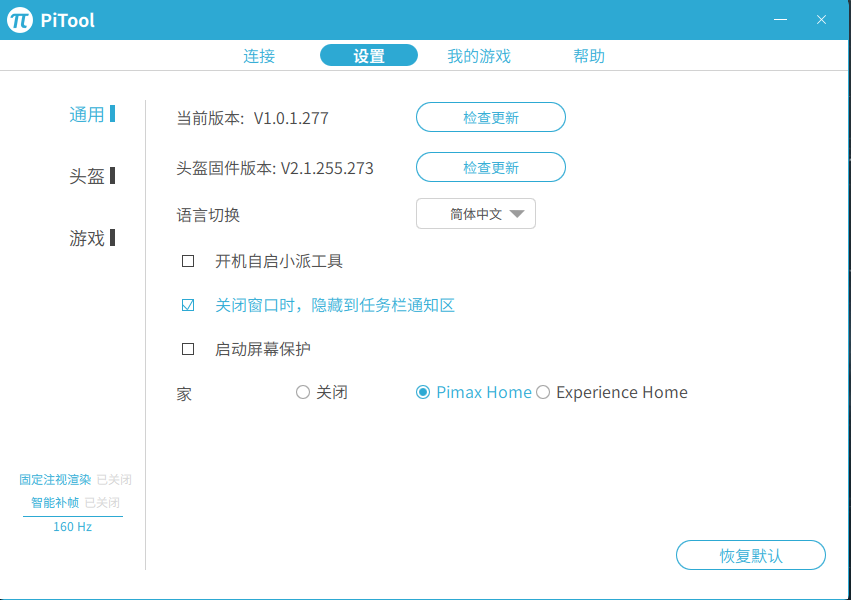

3.1 通用

  • 当前版本:Pitool版本号,点击“检查更新”可以对Pitool版本进行更新
  • 头盔固件:固件版本号,点击“检查更新”可以对固件版本进行更新
  • 语言切换:可以在Pitool上选择语言。

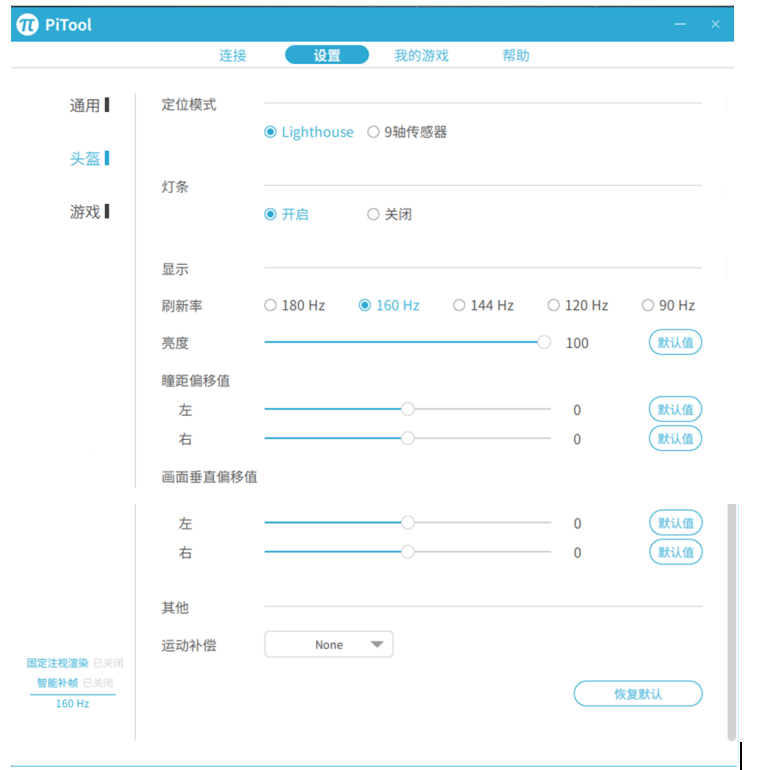

3.2  头盔

  • 在这个页面,可以进行头盔的设置


* 定位模式,如果您没有基站和手柄控制器,选择‘9轴模式’。有基站和手柄控制选择‘lighthouse’。

注意:9轴模式可以在坐着的模式下观看电影或玩游戏,如飞行或赛车游戏

* 灯条:灯条开启时,头盔面板的V字灯会亮起

* 刷新率:选择您最喜欢的刷新率。在此期间,头盔将断开并重新连接。

* 亮度:选择你最喜欢的亮度级别

* 瞳距偏移值:调整屏幕瞳距偏移值

* 画面垂直偏移值:调整屏幕垂直偏移值。

* 运动补偿:运动补偿将被激活时,您连接手柄控制或Vive跟踪器。手柄控制器或Vive跟踪器将显示在设备列表中。

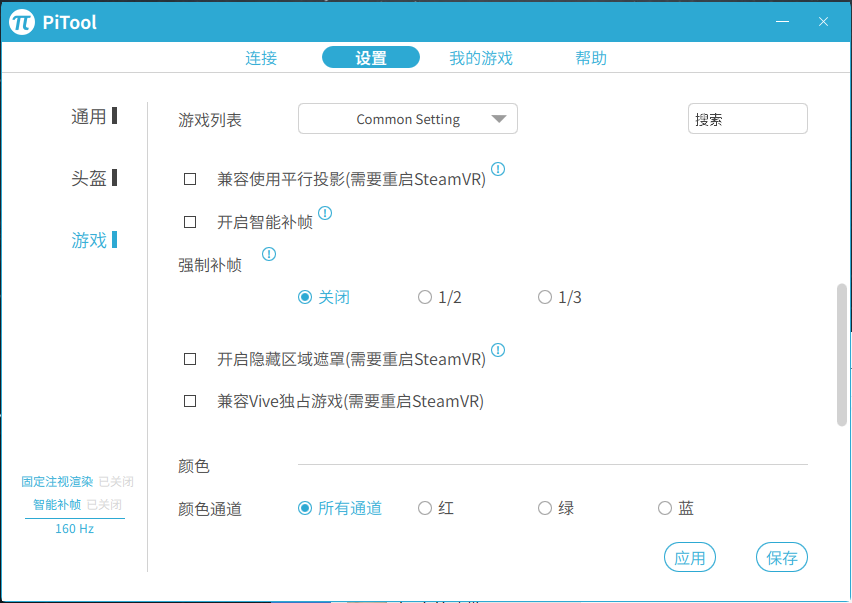

3.3 游戏

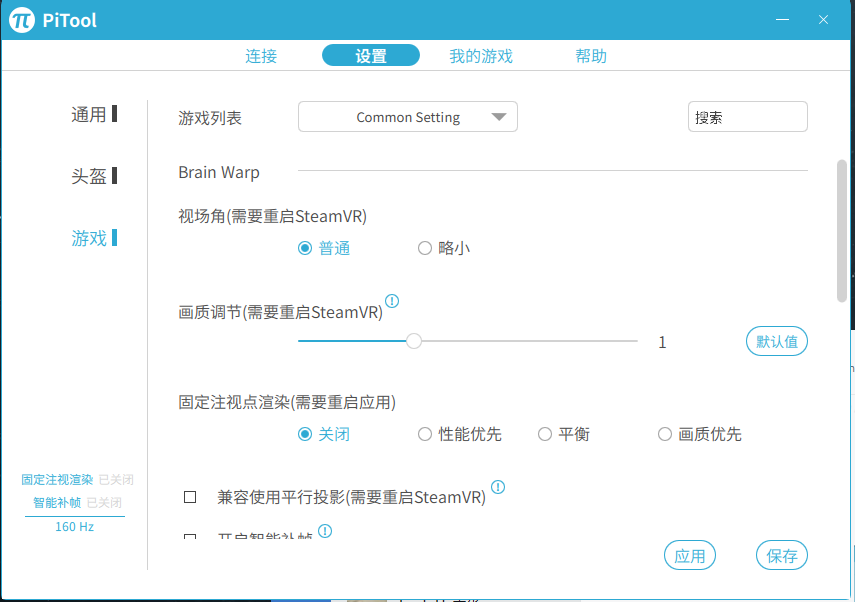

  • 在这个页面,可以进行游戏的设置

* 视场角:选着不同的视场角,会有不同的视觉体验。在降低屏幕边缘的分辨率,以达到降低电脑配置要求的目的(这个功能需要在游戏开始前打开,注意:此功能仅在NVIDIA RTX显卡上可用。

* 画质调节(需要重启SteamVR)

* 固定注视点渲染(需要重启应用):更改游戏画面质量,默认为1

* 兼容平行投影(需要重启SteamVR):如果在某些游戏中画面没有重叠,请勾选此功能使眼睛重叠(需要重启steamVR重新打开游戏才能生效)。

* 开启智能补帧:启用该功能后,当游戏刷新率超过一半时生效,当游戏帧被限制在刷新率的一半时,可以通过添加帧来实现全帧显示效果。

* 开启隐藏区域遮罩(需要重启SteamVR):将屏幕掩码在视场之外,以达到优化性能的目的。当某些游戏屏幕不正常时,可以取消勾选该功能(需要重启steamVR才能生效)。

* 兼容Vive独占游戏(需要重启SteamVR):部分游戏不兼容Vive以外的pimax头盔,可以检查此功能解决(需要重启steamVR才能生效)。

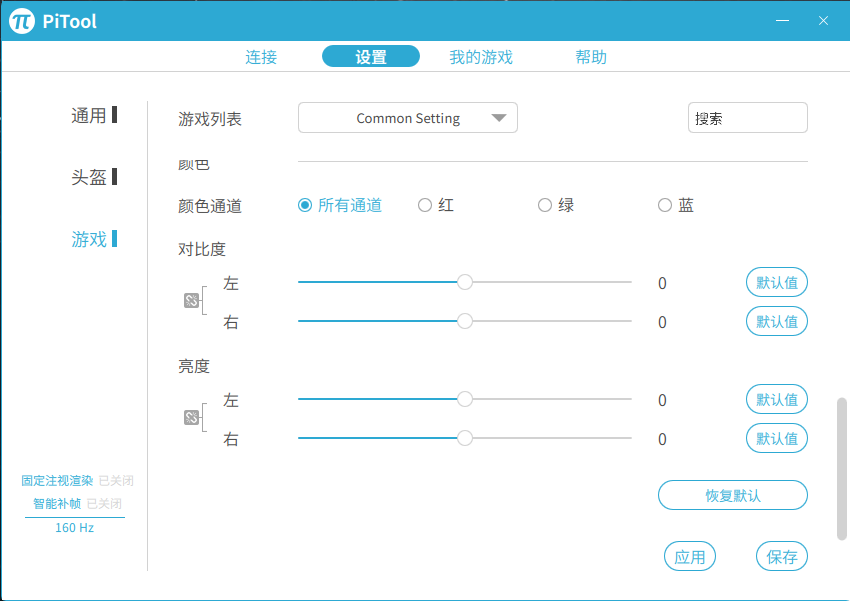

* 颜色通道、对比度、亮度:改变屏幕上的对比度和亮度。

注意:修改后需要单击“应用”或“保存”才能生效

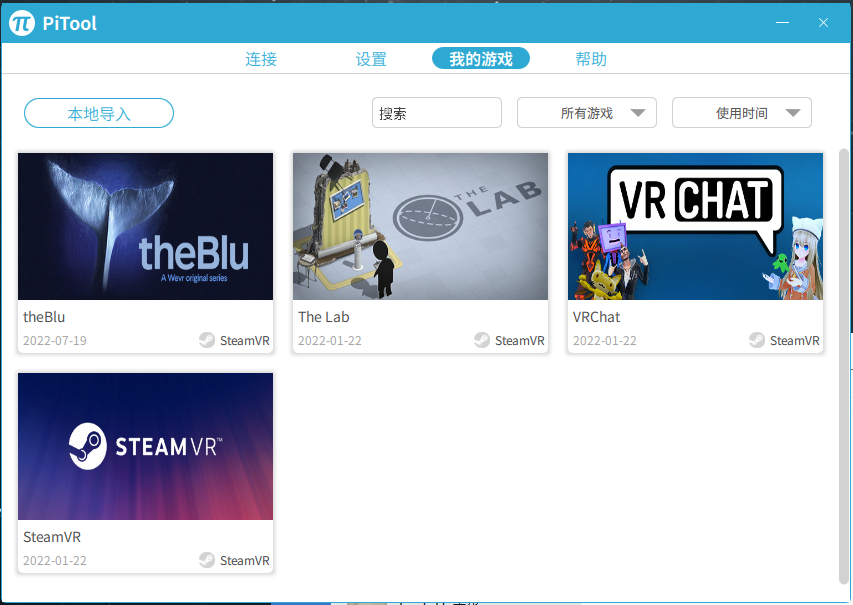

4. 我的游戏

从这个页面导入游戏。

如果你已经从Oculus平台下载了游戏,你可以通过pitool来玩Oculus游戏。

注意:此页面将自动读取和导入用户steam和oculus游戏的库。

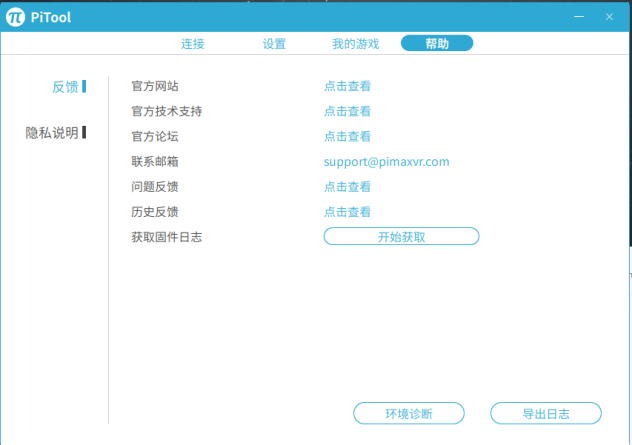

5.Pitool中的“帮助”说明

  • 环境诊断:当头盔连接或跟踪出现问题时,单击“环境诊断”,检查计算机环境,获取元器件进行修复。
  • 导出日志:点击“开始获取”等待3分钟后再次点击→点击“导出日志”,重复3次,将日志发送给我们进行分析。
